Încălzirea prin pardoseală se alege pentru confort: suprafață caldă sub picioare, fără calorifere pe pereți, temperatură egală în cameră. Stratul pe care nu îl mai vezi după turnarea șapei decide însă cât din căldură ajunge la tine și cât pleacă în pământ, în subsol sau la vecinul de dedesubt. Țeava caldă încălzește tot ce o atinge, iar fără izolație serioasă sub ea, o parte din energie încălzește planșeul în loc de cameră.
Aici e vorba doar de stratul de sub țevi: cât cere standardul, cât pierzi de fapt, cum citești fișa plăcilor de sistem, câți centimetri ocupă pachetul și ce faci când înălțimea lipsește. Celelalte cazuri de pardoseală sunt în ghidul complet despre izolarea pardoselii, iar alegerea dintre pardoseala caldă și calorifere, pe finisareacasei.ro, în ghidul despre pardoseala caldă sau caloriferele.
Unde se duce căldura: în sus sau în jos
Standardul sistemelor de încălzire în pardoseală, SR EN 1264, împarte drumul căldurii în două. În sus, prin șapa de deasupra țevii, prin pardoseala finită și în aerul camerei, rezistența totală se notează Ro. În jos, prin izolație, planșeu și în aerul de dedesubt, ea este Ru. Manualul de proiectare al unui producător de sisteme dă valorile de calcul pentru trecerea în aer: 0,093 m²K/W deasupra pardoselii și 0,17 m²K/W sub tavanul de dedesubt.
Când dedesubt e tot o cameră încălzită la aceeași temperatură, căldura se împarte invers proporțional cu cele două rezistențe: la fiecare watt dat camerei, în jos pleacă Ro/Ru. Un exemplu cu valori din documentația producătorilor: șapă de ciment de 45 mm deasupra țevii, cu conductivitatea 1,2 W/mK, și finisajul de calcul pentru camere de locuit, 0,10 m²K/W. Rezultă Ro = 0,093 + 0,10 + 0,045/1,2 = 0,23 m²K/W. Planșeul de beton, lăsat deoparte, ar reduce puțin cifrele de mai jos.
| Rezistența izolației de sub țevi | Ru (izolație + 0,17) | Pleacă în jos, la fiecare 100 W dați camerei |
|---|---|---|
| 0,30 m²K/W (doar o placă cu nuturi de 11 mm) | 0,47 m²K/W | circa 49 W |
| 0,75 m²K/W | 0,92 m²K/W | circa 25 W |
| 1,25 m²K/W | 1,42 m²K/W | circa 16 W |
| 2,00 m²K/W | 2,17 m²K/W | circa 11 W |
Când dedesubt e pământul, un subsol rece sau aerul de afară, se adaugă pierderea obișnuită a unei pardoseli spre un spațiu mai rece, pe care ai avea-o și cu calorifere; manualul o calculează din diferența de temperatură, împărțită tot la Ru. De aceea minimele cresc cu răceala spațiului de dedesubt. Și Mc 001-2022 ține seama, la pierderile sistemului de emisie, de pierderile suplimentare ale sistemelor înglobate în elementele de construcție.
Cât cere SR EN 1264, cât cer normele românești
Partea a patra a standardului dă rezistența termică minimă a stratului izolant de sub țevi după ce se află dedesubt. Textul standardului nu este gratuit, dar tabelul apare identic în documentația mai multor producători de sisteme.
| Ce se află sub pardoseala încălzită | R minim al izolației, m²K/W |
|---|---|
| Încăpere încălzită (de exemplu, alt apartament) | 0,75 |
| Încăpere neîncălzită sau încălzită intermitent, ori direct pământul | 1,25 |
| Aer exterior, temperatură exterioară de calcul de cel puțin 0 °C | 1,25 |
| Aer exterior, între 0 °C și −5 °C | 1,50 |
| Aer exterior, între −5 °C și −15 °C (de exemplu garaj, gang de trecere) | 2,00 |
Valorile au rolul ca instalația să funcționeze corect, fără risipă evidentă. Nu sunt o țintă de eficiență energetică pentru casă. Ediția standardului în vigoare la data proiectului o verifică proiectantul de instalații.
Normele românești cer mai mult. Normativul de instalații de încălzire I 13-2015, în textul aprobat prin Ordinul MDRAP nr. 845/2015, permite pardoseala radiantă direct pe pământ sau peste o încăpere neîncălzită „numai dacă rezistența termică globală a pardoselii este mai mare de 2,8 m²K/W”. Dacă prevederea a fost modificată ulterior, forma ei în vigoare o confirmă proiectantul. Mc 001-2022 dă, pentru anvelopă, valori recomandate ale rezistenței termice corectate a întregului element, cu punțile termice incluse:
| Element (Mc 001-2022, valori recomandate) | Renovare, R’min m²K/W | Clădire nouă NZEB, R’min m²K/W |
|---|---|---|
| Plăci pe sol, peste cota terenului sistematizat | 4,50 | 5,00 |
| Planșee peste subsoluri neîncălzite și pivnițe | 2,50 | 3,40 |
| Planșee spre exterior (bowindouri, ganguri de trecere) | 4,50 | 5,00 |
Cele două seturi nu se compară direct: SR EN 1264 privește doar stratul de sub țevi, Mc 001-2022 tot elementul. Pe sol sau peste exterior, cerința de anvelopă o depășește de câteva ori pe cea a instalației și dictează grosimea: dacă toți cei 4,50 m²K/W ar veni dintr-o izolație cu λ 0,035 W/mK, ar fi nevoie de circa 16 cm. Detaliile sunt în articolele despre izolația plăcii pe sol și despre planșeul peste garaj sau spațiu neîncălzit.
Plăcile de sistem: ce citești în fișă

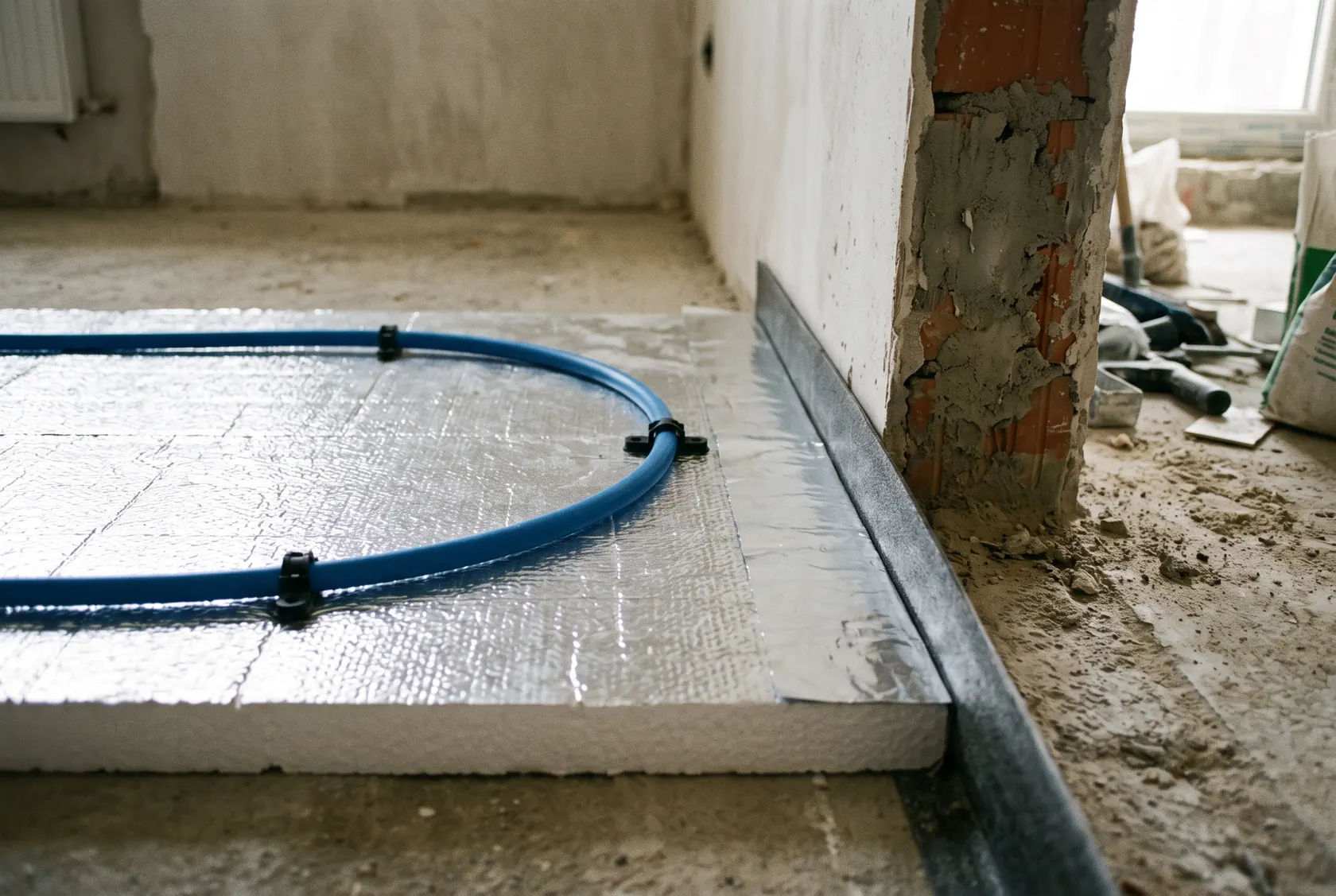

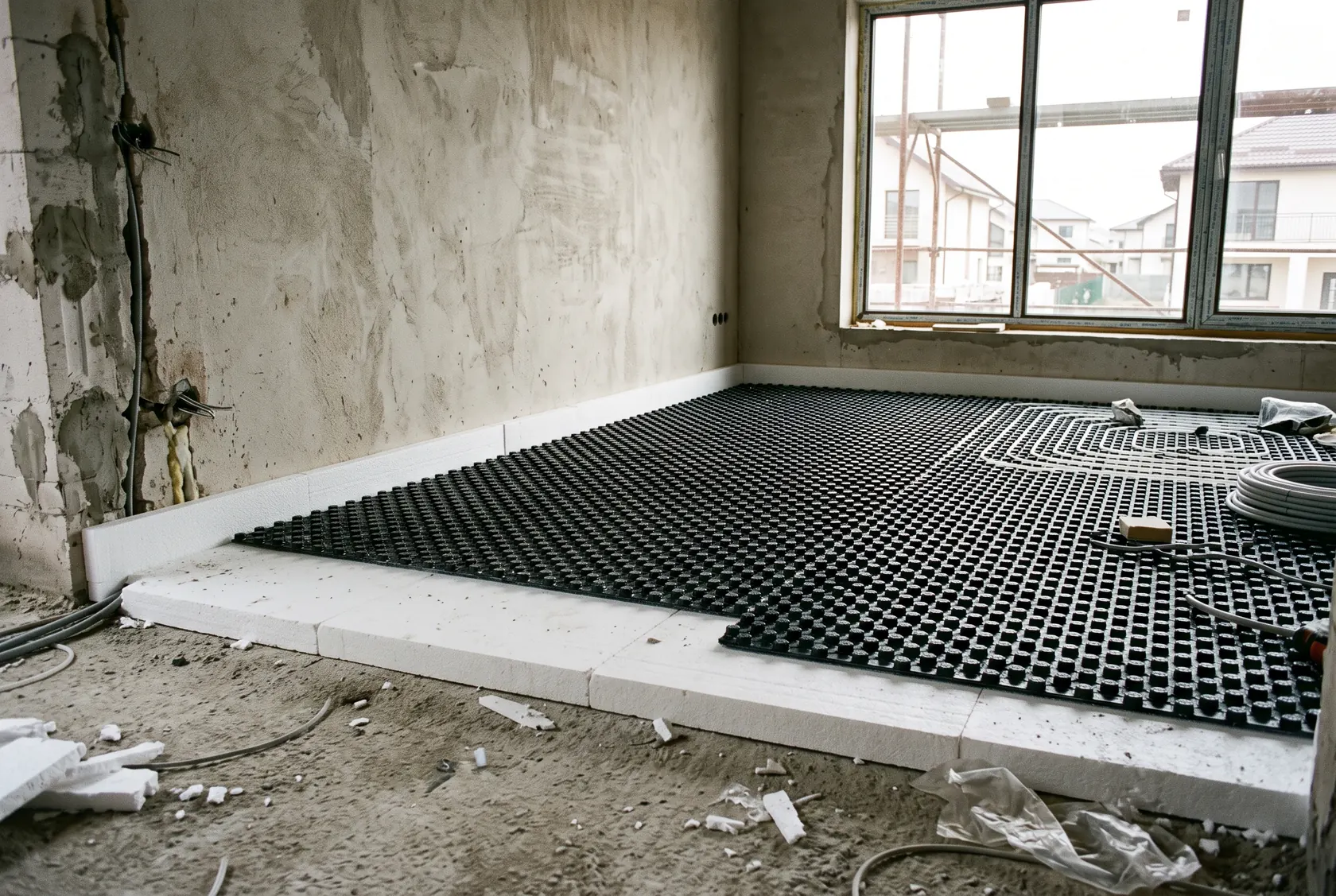

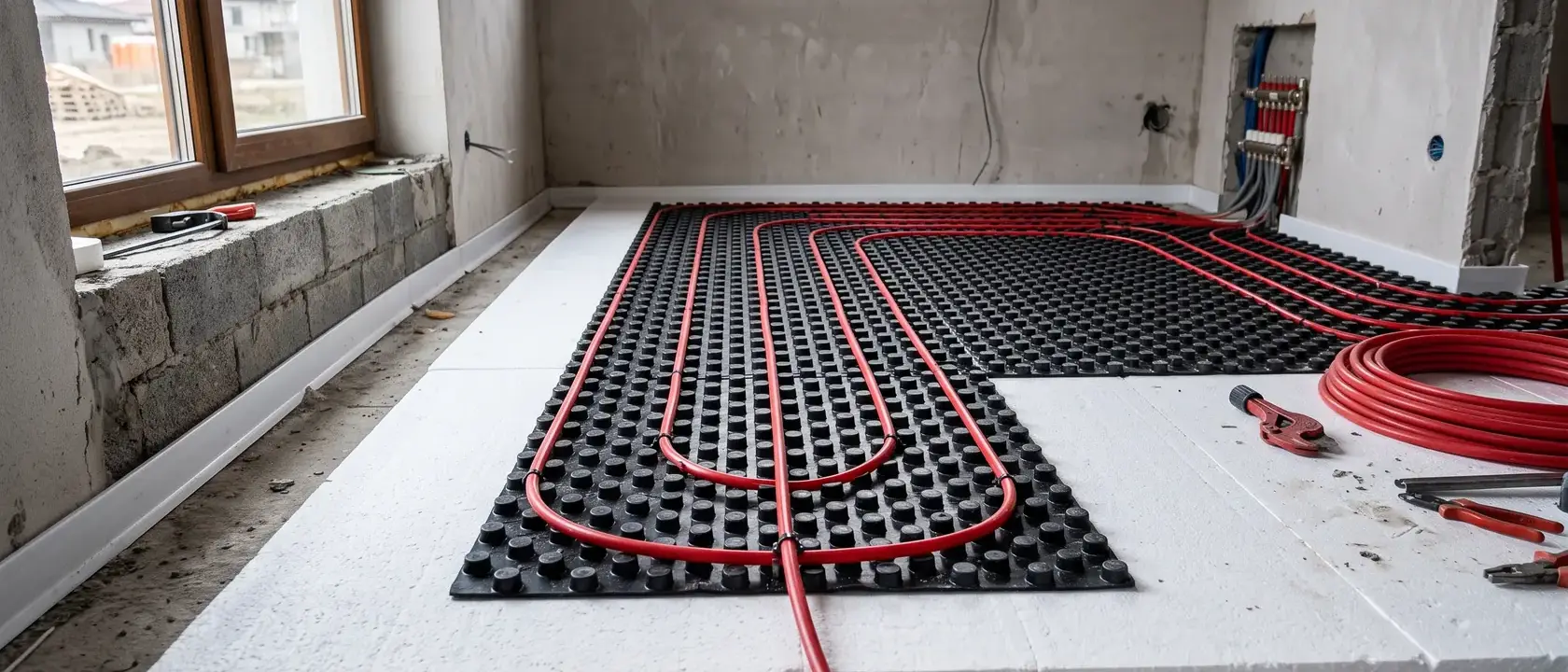

Țevile se prind pe plăci de sistem din polistiren expandat: plăci cu nuturi, cu o folie rigidă cu proeminențe între care stă țeava, sau plăci netede cu folie laminată, pe care țeava se prinde cu cleme. Aceeași placă poate fi izolație termică, izolație la zgomot de impact și suport pentru țeavă, de aceea fișa ei se citește cu atenție.
Rezistența termică a plăcii singure e mică
Fișele producătorilor arată de ce placa de sistem nu ajunge singură. Cu 11 mm de izolație, o placă cu nuturi are între circa 0,28 și 0,39 m²K/W, una de 20 mm are 0,55 m²K/W, iar varianta fonică de 30 mm, 0,75–0,79 m²K/W. Doar ultima atinge minimul pentru un planșeu între două locuințe încălzite. Pe sol sau peste un subsol neîncălzit, sub ea se pune un strat de izolație plană, cu grosimea d = R × λ: pentru 1,25 m²K/W cu un EPS de 0,035 W/mK, 44 mm în total.
Informația tehnică a unui sistem umed arată combinațiile verificate: placa fonică de 30 mm peste 20 mm de EPS 035 dă 1,32 m²K/W, iar peste 45 mm de EPS 035, 2,04 m²K/W. Cu placa subțire de 11 mm, aceleași praguri cer 35, respectiv 60 mm de izolație suplimentară.
DEO sau DES: placă rigidă sau placă fonică
Codurile de aplicare spun la ce e bună placa: DEO, izolație sub șapă fără cerințe acustice; DES, izolație cu rol la zgomotul de impact, deci mai elastică. Diferența se vede la încărcare: în același sistem, placa de 11 mm suportă 30 kN/m², placa fonică de 30 mm doar 5 kN/m². Codul „30-2” înseamnă 30 mm care sub sarcină ajung la 28 mm, cei 2 mm fiind compresibilitatea declarată. Fișele plăcilor fonice dau și rigiditatea dinamică, de exemplu 20 MN/m³, și o îmbunătățire la zgomot de impact de circa 28–29 dB, valoare care depinde însă de masa șapei din alcătuirea ta.
EPS 150 sau EPS 200
Cifra din denumire este efortul de compresiune la 10% deformație, în kPa: CS(10)150 sau CS(10)200 în codul de marcare. Alcătuirile standard ale sistemelor sunt calculate pentru 2,0 kN/m², adică 2 kPa, mult sub valoarea de test. Încercarea la 10% este însă de scurtă durată, iar pentru sarcini permanente contează fluajul la compresiune, declarat separat cu codul CC. Clasa mai mare se justifică la sarcini mari sau concentrate (cadă de fontă plină, insulă de bucătărie din piatră, spații comerciale) și o decid proiectantul și producătorul sistemului. Plăcile din EPS citate au clasa E de reacție la foc; pe șantier se feresc de flacără până sunt acoperite de șapă.
Bugetul de înălțime
La o casă nouă, cota pardoselii se stabilește în proiect. La renovare, totul trebuie să încapă între placa existentă și prag. Sistemul umed citat mai sus dă înălțimea structurală minimă, fără finisaj, la o sarcină utilă de 2,0 kN/m²:
| Ce e dedesubt | Izolație (R) | Cu șapă de ciment, minimum 45 mm peste plăci | Cu șapă fluidă de anhidrit, minimum 35 mm |
|---|---|---|---|
| Încăpere încălzită | 30 mm (0,75) | 97 mm | 87 mm |
| Spațiu neîncălzit sau pământ | 50 mm (1,32) | 117 mm | 107 mm |
| Aer exterior | 75 mm (2,04) | 142 mm | 132 mm |
Peste aceste cote vin finisajul și, pe sol, hidroizolația, pentru care producătorul cere înălțime suplimentară. La 5,0 kN/m², șapa minimă crește la 75 mm, respectiv 65 mm, adică încă 3 cm. Tabelul conține doar minimele SR EN 1264: cu valorile din Mc 001-2022 pe sol, circa 16 cm de izolație plus nuturile și cei 45 mm de șapă trec de 20 cm înainte de finisaj.
Sfat: înainte de orice ofertă, măsoară în fiecare cameră distanța de la placa de beton la cota pe care o vrei pentru pardoseala finită, inclusiv la prag, la baie și la capătul scării. Cea mai mică dintre ele este bugetul real, iar din el scazi întâi finisajul și șapa, nu izolația.
Sistemele uscate și subțiri

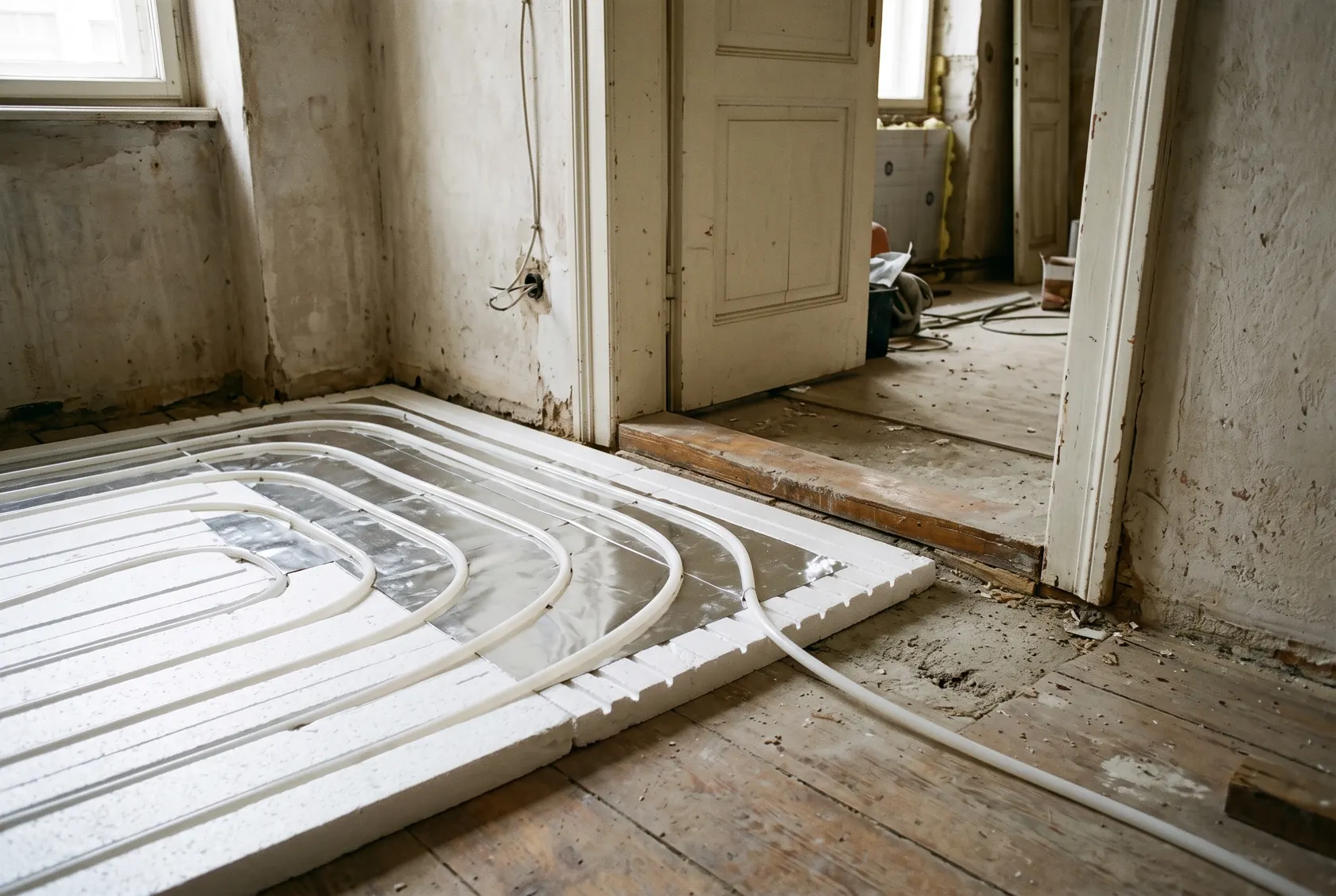

Când înălțimea lipsește, există sisteme uscate: plăci din EPS cu canale și lamele de aluminiu care distribuie căldura, acoperite cu plăci de șapă uscată. Un astfel de sistem pornește de la 50 mm, cu plăci din EPS 150 de 0,622 m²K/W și plăci de șapă uscată de 25 mm. Stratul uscat cântărește circa 25 kg/m², o șapă de ciment de 45 mm circa 91 kg/m². Pe un planșeu vechi din lemn sau pe o placă de bloc, capacitatea portantă o verifică un inginer structurist.
Și mai subțiri sunt panourile de renovare de 15 mm din polistiren extrudat de 400 kPa, cu țeavă de circa 10 mm, peste care se pune direct parchetul. Panoul are însă 0,37 m²K/W, sub minimul de 0,75 chiar între apartamente, iar producătorul prevede un strat suplimentar de 20 mm de polistiren extrudat. Sistemul subțire rezolvă înălțimea, nu izolația. Pe o placă pe sol neizolată, având în vedere și prevederea din I 13-2015, decizia corectă poate fi să păstrezi caloriferele în acea cameră.
Egalizarea subțire de peste șapă, umiditatea admisă înaintea finisajului pe o pardoseală încălzită și timpii de uscare sunt subiectul articolului de pe finisareacasei.ro despre șapa autonivelantă; masa autonivelantă de acolo nu este făcută pentru înglobarea țevilor.
Banda perimetrală și continuitatea izolației
Șapa încălzită se dilată și se contractă la fiecare ciclu de încălzire, așa că nu are voie să atingă pereții, stâlpii sau tocurile ușilor. Între ele se pune o bandă perimetrală compresibilă, montată înaintea plăcilor. Fișa unei astfel de benzi, din polietilenă cu celule închise, precizează că trebuie să preia deformații ale șapei de cel puțin 5 mm și că servește și la decuplarea acustică laterală. Flanșa ei de folie se întinde peste plăci, ca șapa fluidă să nu curgă între bandă și izolație.
La peretele exterior, banda desparte și șapa caldă de zidul rece, dar nu rezolvă singură puntea termică: la muchia plăcii pe sol, izolația de sub țevi se continuă cu izolația perimetrală a fundației, după detaliul proiectantului. Plăcile se așază cap la cap, cu rosturile decalate între straturi, iar cele cu nuturi au marginile suprapuse ca șapa să nu pătrundă dedesubt.
Pe placa pe sol, poziția membranei împotriva umidității din pământ, sub sau peste izolație, o hotărăște proiectantul, în funcție de hidroizolația existentă. Peste plăcile sistemelor uscate, producătorii cer o folie de polietilenă înaintea stratului de repartiție.
Între etaje: căldură pentru vecin și zgomot de impact
Între două locuințe încălzite, planșeul nu face parte din anvelopă, dar SR EN 1264 cere și aici 0,75 m²K/W sub țevi. Chiar cu acest minim, după tabelul de la început, circa un sfert din căldură ajunge în tavanul de dedesubt. Manualul citat admite că, în clădirile cu mai multe etaje, căldura primită prin planșeul comun intră în calcul; în apartament, o parte din încălzirea ta o plătești totuși pentru vecin.
Aici placa de sub țevi face de obicei și izolarea la zgomot de impact, deci varianta DES. Alcătuirea șapei flotante care oprește pașii este subiectul articolului despre zgomotul de impact din categoria de izolare fonică. În bloc, greutatea unei șape noi și orice intervenție la instalația comună de încălzire se discută întâi cu un inginer și cu asociația de proprietari.
Folia reflectorizantă nu ține loc de izolație
Multe plăci și role pentru clemă au o folie argintie, iar unele oferte o prezintă ca „izolație reflectorizantă”. O suprafață reflectorizantă oprește căldura radiantă doar dacă are în fața ei un strat de aer. Ghidul despre barierele radiante al Virginia Tech precizează că bariera nu poate fi prinsă între două materiale: fără spațiu de aer, doar conduce căldura de la suprafața caldă la cea rece.
Sub țevi, folia e îngropată în șapă și lipită de polistiren, fără niciun strat de aer. Ea protejează izolația de apa din șapă și poartă caroiajul de montaj; rezistența reală e cea a polistirenului. Compară ofertele după R, nu după folie. Foliile reflectorizante în general au un articol separat în categoria de materiale.
Pardoseala finită schimbă și pierderea în jos
Finisajul se adaugă la rezistența în sus, Ro. Standardul lucrează cu 0,10 m²K/W pentru camere de locuit și 0 pentru băi; până la 0,15 m²K/W se convine separat. Un tabel după ghidul britanic CIBSE, publicat de un producător, dă 0,00 pentru gresie de 5 mm, 0,10 pentru lemn masiv de 13 mm și 0,15 pentru laminat de lemn de 22 mm sau parchet din lamele groase. Cu cât finisajul izolează mai mult, cu atât căldura găsește mai ușor drumul în jos: cu 1,25 m²K/W sub țevi, fracția crește de la circa 16% la circa 20% când finisajul trece de la 0,10 la 0,15. Parchetul gros sau covorul mare cer deci și izolație mai bună dedesubt.
La sistemele electrice, regulile de montaj și izolația de sub cablu sau folie le dă producătorul, iar racordarea și protecțiile le face un electrician autorizat ANRE.
Cine decide și ce acte îți trebuie
Dimensionarea după SR EN 1264 o face proiectantul de instalații, pentru că necesarul de căldură, distanța dintre țevi, temperatura apei, finisajul și pierderea în jos sunt legate. I 13-2015 cere ca elementele de încălzire înglobate să fie cuprinse în planurile de construcții și de arhitectură, deci grosimile se stabilesc cu arhitectul, nu pe șantier. Înainte de turnarea șapei, dirigintele de șantier sau proiectantul verifică plăcile și continuitatea benzii perimetrale.
Legea 169/2026 permite fără formalități, în afara zonelor protejate și a zonelor de protecție a monumentelor, reparațiile sau înlocuirile de pardoseli și de instalații interioare (art. 299 alin. (2) lit. a) pct. 7 și 9). Dacă un sistem nou, cu șapă mai groasă și sarcină suplimentară, intră aici confirmă primăria sau proiectantul, mai ales la un bloc.
Greșeli frecvente
- Placa cu nuturi de 11 mm pusă direct pe placa pe sol, cu convingerea că „are deja izolație”, deși rezistența ei este de circa 0,28–0,39 m²K/W față de minimul de 1,25.
- Grosimea izolației tăiată ca să încapă pragul, în loc să se reducă alt strat sau să se renunțe la pardoseala caldă în camera fără înălțime.
- Placă fonică moale sub o cadă plină sau o insulă de piatră, fără verificarea sarcinii utile din fișă.
- Folia reflectorizantă socotită izolație și grosimea de polistiren redusă pe baza ei.
- Banda perimetrală întreruptă la tocuri, stâlpi sau colțuri, cu șapa lipită de perete, fisuri și zgomot transmis.
- Rosturi între plăci prin care curge șapa, cu punți termice și puncte dure sub țevi.
- Parchet gros sau covoare mari alese după montaj, fără să fi fost incluse în calculul pierderii în jos și al temperaturii apei.
- Greutatea șapei noi ignorată pe planșee vechi din lemn sau pe plăci de bloc, fără părerea unui inginer structurist.
Întrebări frecvente
Câtă izolație pun sub țevile încălzirii în pardoseală?
SR EN 1264 cere sub țevi o rezistență termică de cel puțin 0,75 m²K/W peste o încăpere încălzită, 1,25 m²K/W peste un spațiu neîncălzit sau pe pământ și 1,25–2,00 m²K/W deasupra aerului exterior, după temperatura exterioară de calcul. Cu un polistiren de 0,035 W/mK, 1,25 m²K/W înseamnă circa 44 mm, socotind și placa de sistem. Pe sol și peste spații reci, valorile recomandate de Mc 001-2022 pentru tot elementul sunt de câteva ori mai mari, iar grosimea finală o stabilește proiectantul.
În apartament, între două etaje încălzite, mai trebuie izolație sub țevi?
Da, standardul cere și aici minimum 0,75 m²K/W. Chiar cu acest minim, calculul după metoda din SR EN 1264 arată că circa un sfert din căldura emisă ajunge în tavanul vecinului de dedesubt, iar cu o placă de 11 mm aproape jumătate. Pe planșeele dintre etaje se folosește de obicei o placă fonică, ce rezolvă și zgomotul de impact.
Sub încălzirea în pardoseală pun EPS 150 sau EPS 200?
Numărul este efortul de compresiune la 10% deformație, în kPa, iar alcătuirile standard ale sistemelor sunt calculate pentru o sarcină utilă de 2 kPa. Pentru sarcini permanente contează și fluajul la compresiune, declarat separat în declarația de performanță. Clasa mai mare se alege la sarcini mari sau concentrate, de exemplu o cadă de fontă sau o insulă de piatră, după indicația proiectantului și a producătorului sistemului.
Folia argintie de pe plăcile de sistem ține loc de izolație?
Nu. O suprafață reflectorizantă funcționează doar cu un strat de aer în fața ei, iar sub țevi folia este îngropată în șapă și lipită de polistiren. Rolul ei este să protejeze izolația de apa din șapă și să poarte caroiajul de montaj. Rezistența termică reală este cea a polistirenului, declarată în fișă, și după ea compari ofertele.
Am doar câțiva centimetri până la prag. Se mai poate face pardoseală caldă?
Există sisteme uscate care pornesc de la 50 mm și panouri de renovare de 15 mm peste care se pune direct parchetul, dar rezistența lor termică, de 0,62, respectiv 0,37 m²K/W, nu ajunge pe sol sau peste un spațiu neîncălzit. În plus, I 13-2015, în textul aprobat inițial, condiționează pardoseala radiantă pe pământ sau peste o încăpere neîncălzită de o rezistență termică globală a pardoselii de peste 2,8 m²K/W; forma în vigoare o confirmă proiectantul. Dacă înălțimea nu permite izolația, în acea cameră caloriferele pot fi alegerea mai bună.
Gresie sau parchet peste pardoseala caldă: contează pentru izolație?
Contează, pentru că finisajul frânează căldura spre cameră și o împinge mai mult în jos. Gresia subțire are o rezistență practic nulă, lemnul masiv de 13 mm circa 0,10 m²K/W, iar parchetul gros sau laminatul de lemn de 22 mm circa 0,15 m²K/W, limita peste care finisajul se convine separat cu proiectantul. Cu 1,25 m²K/W sub țevi, fracția pierdută în jos crește de la circa 16% la circa 20% când treci de la 0,10 la 0,15.
