Pod circulabil: izolație care suportă trafic

Un pod în care nu urcă nimeni se izolează simplu: saltele de vată minerală, groase și moi, întinse pe planșeu. Dar în multe poduri stau cutii, valize și bradul de Crăciun, iar cineva urcă periodic la învelitoare sau la coș. Vata pe care se calcă se turtește și pierde exact grosimea pentru care ai plătit.

Un pod circulabil cere o izolație care preia greutatea fără să se strivească și un strat de călcare peste ea, fără să pierzi rezistență termică, să închizi umezeala sub podină sau să aduci material combustibil lângă coș. Contextul general este în ghidul complet despre izolarea acoperișului.

Ce înseamnă „circulabil” pentru planșeu

Întâi, întrebarea este dacă planșeul a fost gândit pentru trafic. Încărcările se stabilesc după SR EN 1991-1-1 și anexa sa națională, reprodusă în documentația tehnică a unui producător de izolații:

1,5 kN/m² înseamnă aproximativ 1500 / 9,81 ≈ 153 kg pe fiecare metru pătrat, pe toată suprafața. Un pod calculat ca necirculabil a fost dimensionat pentru jumătate. Faptul că planșeul „ține” un om nu dovedește mare lucru: încărcarea concentrată de 2,0 kN este aceeași în ambele categorii. Pentru rafturi cu cărți sau un rezervor de apă decide un inginer structurist. Ce verifică expertul la un planșeu existent afli din articolul despre verificarea planșeului înainte de mansardare.

Contează și greutatea sistemului: o placă OSB de 18 mm, cu densitatea minimă de 600 kg/m³ declarată de un producător, cântărește cel puțin 0,018 × 600 = 10,8 kg/m², plus riglele și izolația. Mc 001-2022 admite reducerea rezistenței termice recomandate când termoizolația depășește capacitatea portantă a structurii.

Cât de groasă trebuie să fie izolația

Mc 001-2022 dă pentru „planșee peste ultimul nivel, sub terase sau poduri” două niveluri de referință, ambele recomandate: R’min 5,00 m²K/W (U’max 0,20 W/m²K) la renovarea clădirilor rezidențiale existente și R’min 6,67 m²K/W (U’max 0,15 W/m²K) pentru clădirile rezidențiale noi, la nivel NZEB. R’ include punțile termice, iar aici pierde mult podul circulabil.

Ca primă estimare, grosimea stratului izolant este d = R × λ, cu λ declarat în fișa produsului. Calculul complet, cu planșeul și punțile termice, îl face proiectantul sau auditorul energetic.

Trei moduri de a face podul circulabil

Ghidul agenției de energie din Stiria (Austria) rezumă opțiunile: plăci izolante portante cu strat de călcare, rigle cu podină și izolație între ele, sau o umplutură.

Plăci rigide de polistiren sub un strat de călcare

Polistirenul expandat (EPS) și cel extrudat (XPS) au o caracteristică pe care vata în rulou nu o declară: efortul de compresiune la 10% deformare, CS(10). Apare în codul de desemnare după SR EN 13163 sau SR EN 13164. Exemple din documente de producător:

• EPS 100 pentru pardoseli: CS(10)100, adică cel puțin 100 kPa, λ declarat 0,037 W/(m·K), factor de rezistență la vapori μ 30–70, reacție la foc E.
• EPS 150: CS(10)150, λD 0,034 W/mK, reacție la foc E.
• XPS 300: CS(10\Y)300, cel puțin 300 kPa, λD 0,034–0,035 W/m·K după grosime, absorbție de apă pe termen lung sub 0,7% din volum, reacție la foc E.

Pune cifrele lângă încărcarea podului: 1,5 kN/m² înseamnă 1,5 kPa, adică 1,5% din CS(10) al unui EPS 100. Distribuită, greutatea nu este o problemă pentru niciuna dintre plăci. Problema este încărcarea concentrată. SR EN 1991-1-1 o consideră aplicată, în mod normal, pe un pătrat cu latura de 50 mm. 2,0 kN pe 0,05 × 0,05 m dau 2,0 / 0,0025 = 800 kPa, de opt ori peste CS(10) al unui EPS 100. Un picior de raft sau un toc pus direct pe polistiren îl strivește local. Același 2,0 kN repartizat de placa de călcare pe un pătrat de 20 × 20 cm ar da 2,0 / 0,04 = 50 kPa.

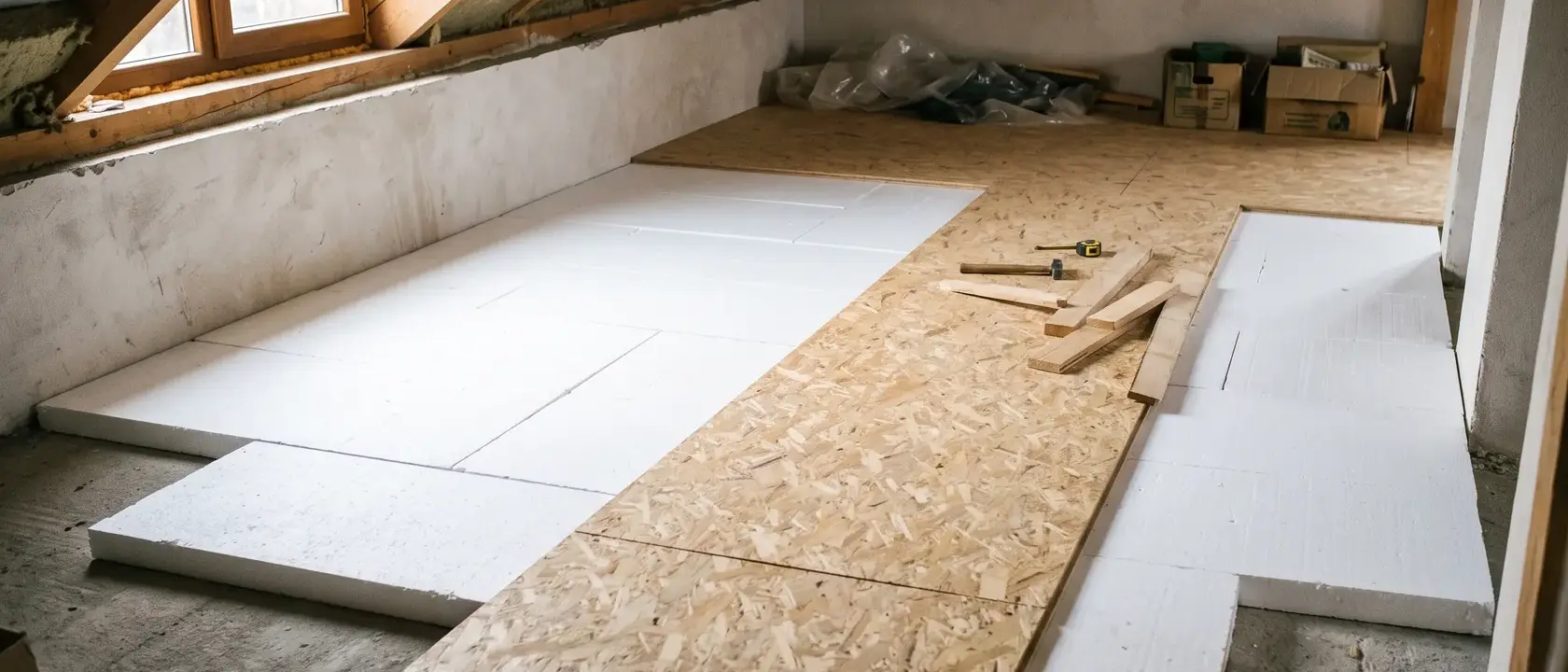

De aceea polistirenul de pod nu rămâne niciodată descoperit. Peste el se montează plăci OSB sau PAL cu nut și feder, îmbinate ca o placă continuă, neprinse în planșeu prin izolație. Grosimea plăcii o alegi după încărcare și după indicațiile producătorului sistemului.

CS(10) se măsoară într-o încercare scurtă. Comportarea sub o greutate care stă ani de zile, fluajul la compresiune (CC), este o caracteristică separată, trecută ca NPD (nicio performanță determinată) în declarația XPS consultată. Pentru o centrală, un rezervor sau un raft greu, soluția o dă proiectantul.

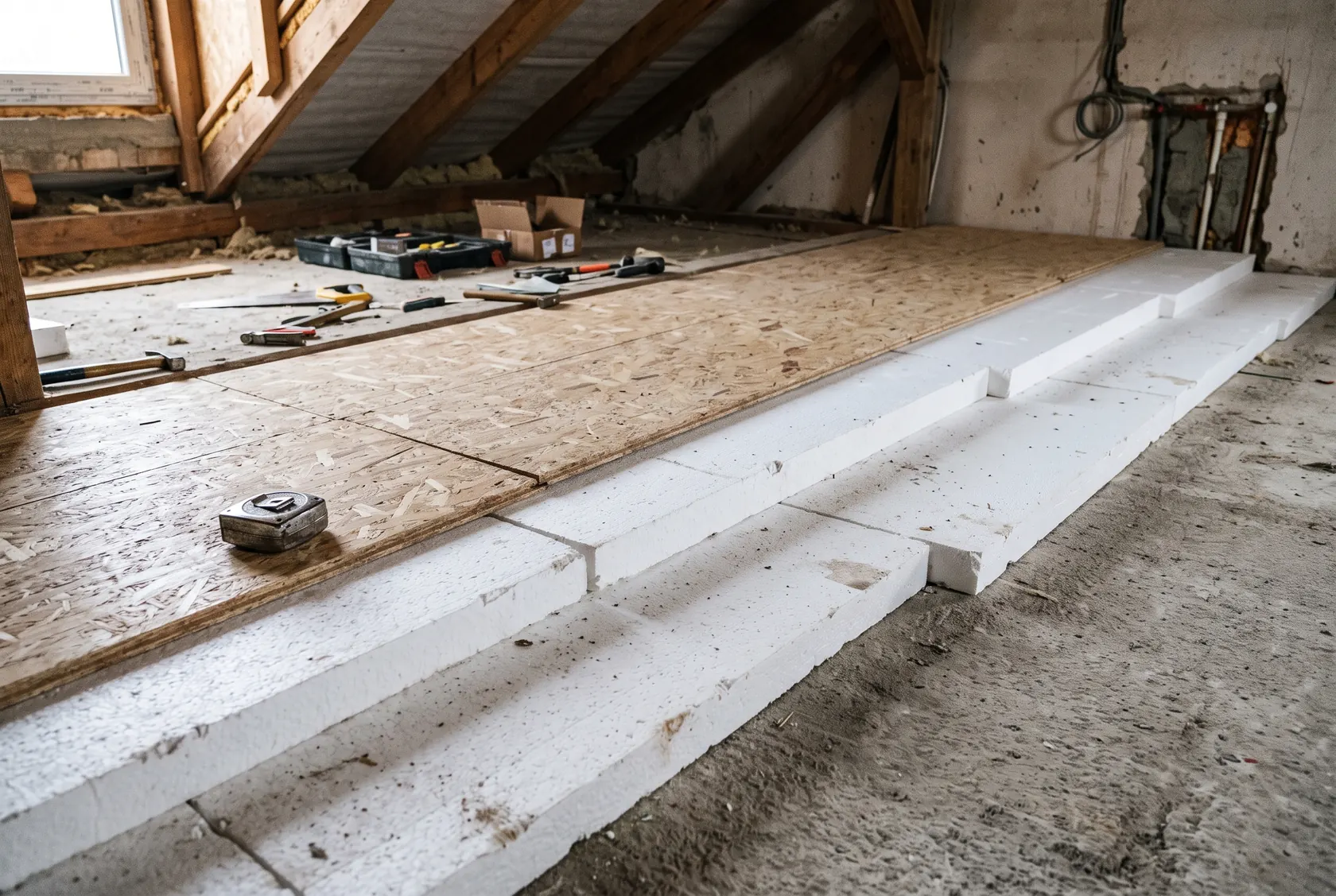

Montajul cere un suport plan: plăcile se așază în două straturi cu rosturile decalate, ca aerul să nu găsească o cale directă prin îmbinări. Denivelările mari se egalizează înainte, de exemplu cu nisip sau perlit, cum arată ghidul austriac.

Vată minerală cu podină pe rigle

Vata în rulou este incombustibilă (o declarație de performanță consultată dă clasa A1), umple bine neregularitățile și lasă vaporii să treacă. Aceeași declarație trece însă efortul de compresiune și încărcarea punctuală ca NPD: vata nu poartă nimic, iar podina stă pe rigle de lemn fixate pe planșeu, cu vata între ele.

Riglele sunt o punte termică, iar efectul se poate estima. Lemnul de pin are, la 12% umiditate, o conductivitate de circa 0,12 W/m°C perpendicular pe fibre, după fișele industriei suedeze a lemnului, de trei ori mai mare decât vata cu λ 0,040. Exemplu, cu metoda simplificată a căilor paralele: rigle de 5 cm lățime la 60 cm interax ocupă 5/60 = 8,3% din suprafață.

• Un singur strat de 20 cm cu rigle pe toată înălțimea: R vată = 0,20 / 0,040 = 5,00, R lemn = 0,20 / 0,12 = 1,67; U = 0,917 / 5,00 + 0,083 / 1,67 = 0,183 + 0,050 = 0,233 W/m²K, adică R ≈ 4,29 m²K/W. Riglele „mănâncă” circa 14% din rezistența stratului.
• 10 cm de vată continuă jos și rigle doar în stratul de sus de 10 cm: calea prin lemn are 2,50 + 0,10 / 0,12 = 3,33; U = 0,183 + 0,083 / 3,33 = 0,208 W/m²K, adică R ≈ 4,80 m²K/W.

În practică: rigle cât mai rare și mai înguste, un strat de izolație continuu sub ele, iar la planșeele cu grinzi de lemn o a doua rețea de rigle așezată în cruce peste grinzi. Alternativa este podina ridicată pe suporți punctuali, cu vata la grosime întreagă dedesubt. În toate variantele, vata nu se turtește sub plăci: odată cu grosimea își pierde și rezistența termică.

Elemente compozite gata făcute

Unele plăci aduc izolația și stratul de călcare într-o singură bucată: polistiren lipit din fabrică de OSB, PAL sau fibro-gips, cu falț sau nut și feder. Exemple din documentația producătorilor:

• EPS de 80–200 mm cu OSB șlefuit de 12 mm, descris de producător ca potrivit pentru zone de depozitare, sau cu PAL de 19 mm pentru încărcări punctuale mai mari;
• EPS cu fibro-gips de 10 mm (placă A2, izolație E), în grosimi de 120, 160 și 200 mm, cu R de 3,9, 5,2 și 6,5 m²K/W și o capacitate la compresiune declarată de 1,0 t/m², adică aproximativ 1000 × 9,81 = 9,81 kN/m².

Sunt rapide și fără rigle, dar cer suport plan, montaj cap la cap și au grosimi fixe; verifică în fișă grosimea care atinge R-ul dorit.

EPS sau XPS sub OSB

XPS are rezistență la compresiune mult mai mare și absoarbe foarte puțină apă, avantaje care contează sub greutăți mari sau în contact cu apa, ca la acoperișul terasă. Într-un pod uscat, cu încărcări de ordinul a 1,5 kPa, EPS 100 sau EPS 150 acoperă confortabil depozitarea obișnuită, iar diferența de λ dintre plăcile comparate este mică. XPS-ul are sens când sub podină vin încărcări concentrate mari sau când nu ai înălțime și ai nevoie de o placă mai subțire și mai rigidă. Întrebarea corectă pentru vânzător este ce CS(10) și ce λD are placa.

Vaporii și condensul sub podină

Iarna, vaporii din casă urcă prin planșeu și prin izolație, iar placa de călcare stă pe partea rece. Dacă ajung sub ea mai repede decât pot ieși, condensează pe fața ei inferioară. Ghidul austriac formulează regula simplu: partea încălzită trebuie să lase să treacă mai puțini vapori decât pot ieși pe partea neîncălzită.

Cifrele arată unde e riscul. Rezistența la vapori a unui strat se exprimă prin grosimea de aer echivalentă, Sd = μ × d. Pentru OSB, declarația de performanță dă μ 150 umed și 200 uscat, deci o placă de 18 mm are Sd între 150 × 0,018 = 2,7 m și 200 × 0,018 = 3,6 m. Sub ea, 20 cm de EPS 100 cu μ 30–70 au între 6 și 14 m. Polistirenul frânează el însuși vaporii mai mult decât placa de deasupra, cu condiția ca rosturile dintre plăci să fie închise. Vata minerală îi lasă să treacă aproape liber până la fața rece a plăcii, deci podina pe vată este varianta mai sensibilă.

• Planșeu din beton armat, tencuit: este el însuși etanș la aer și frânează vaporii. Trebuie doar închise trecerile de țevi, cabluri și coșuri.
• Tavan din lemn, cu scânduri, trestie și tencuială: lasă aer și vapori să urce prin fiecare rost. Aici stratul de control al vaporilor pe partea caldă, adică o folie lipită la îmbinări și racordată la pereți, poate fi necesar. Decizia vine dintr-o verificare a alcătuirii după SR EN ISO 13788, făcută de proiectant. Metoda standardului nu ține seama de aerul care trece prin goluri, deci etanșarea trecerilor contează cât calculul.

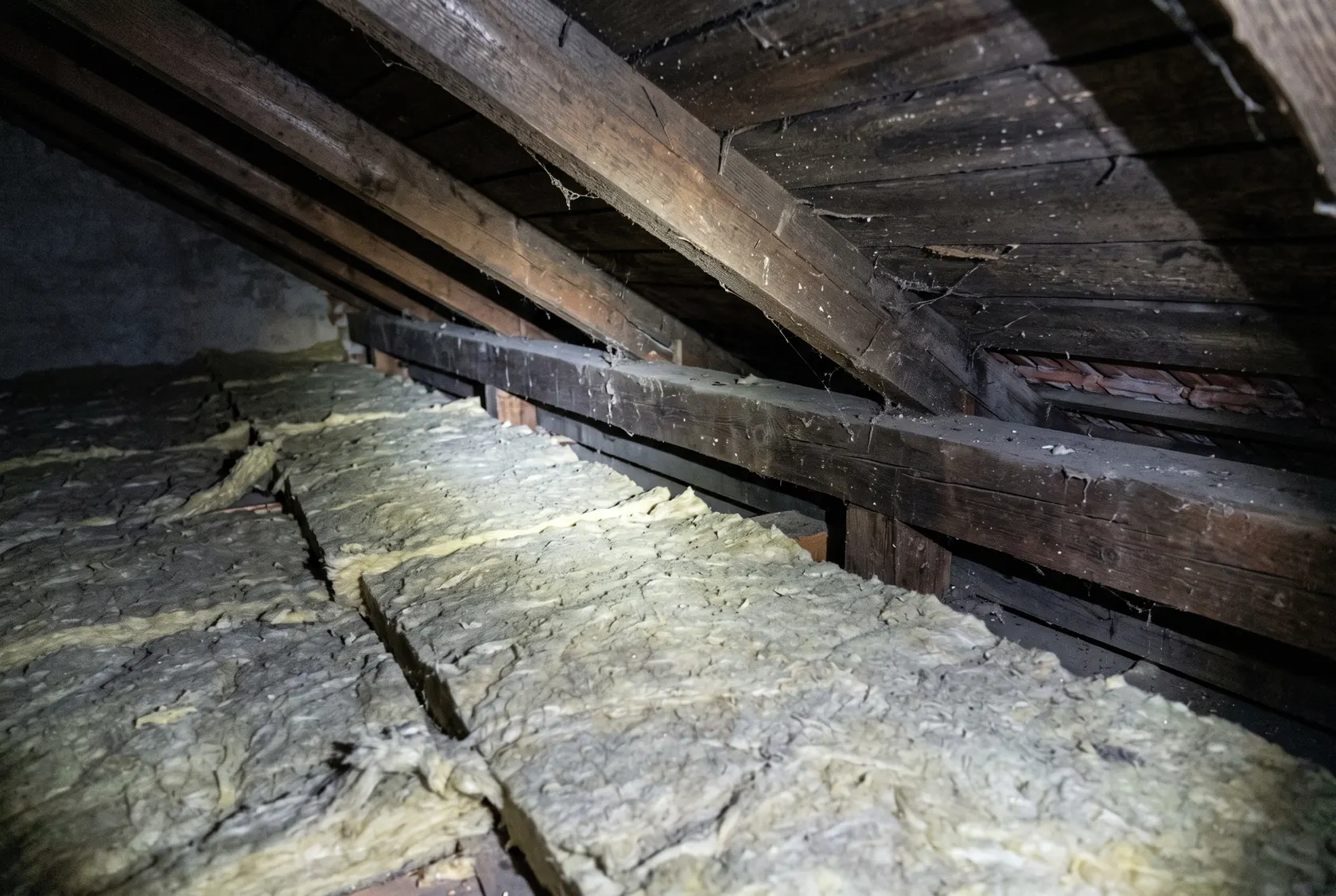

Podul trebuie să rămână ventilat: izolația și podina nu acoperă orificiile de aerisire de la streașină. Ventilarea podului rece în ansamblu și cazul învelitorii metalice sunt tratate în ghidul de categorie și în articolul despre condensul sub acoperișul din tablă.

Trapa, marginile și pasarelele

Trapa este cea mai mare gaură din stratul izolant: un capac subțire, fără garnitură, lasă căldura să urce direct în pod. Capacul se izolează pe fața de sus, iar tocul primește garnitură pe contur. Dacă schimbi trapa, întreabă proiectantul și de foc: P 118/1-2025 cere ca, în construcțiile cu pod, golurile din planșeul spre pod să fie protejate cu elemente de închidere normal închise, rezistente la foc, de la EI 20 la EI 60 după nivelul de stabilitate la incendiu al clădirii.

Nu tot podul trebuie să fie circulabil. Dacă urci doar la coș, la antenă sau la un colț de depozitare, soluția cea mai eficientă este o pasarelă: o fâșie circulabilă de la trapă la zona de lucru, iar restul suprafeței izolat ca pod necirculabil, cu vată groasă, fără rigle și fără podină. Cum izolezi restul suprafeței afli din articolul despre izolarea podului necirculabil. În colțurile joase unde nu calci deloc, o alternativă este vata suflată în pod.

La margini, izolația se racordează la pereții de fronton, iar între placa de călcare și perete se lasă rostul indicat de producător. Cablurile nu se îngroapă sub plăci rigide fără tub și fără acordul electricianului.

Focul: OSB, polistiren și coșul de fum

Polistirenul are reacția la foc E în toate documentele consultate, iar OSB-ul este și el combustibil. Clasa plăcii OSB depinde de ce are dedesubt. Declarația de performanță a unei plăci OSB/3 dă clasa D-s2,d0 de la 9 mm grosime numai dacă placa e montată direct pe produse A1 sau A2-s1,d0 cu densitatea de cel puțin 10 kg/m³, de exemplu vată minerală, ori pe produse cel puțin D-s2,d2 cu densitatea de cel puțin 400 kg/m³. Polistirenul nu îndeplinește aceste condiții, așa că pe EPS rămâne clasa declarată „fără restricții”, E. Elementele cu fibro-gips au la suprafață o placă A2.

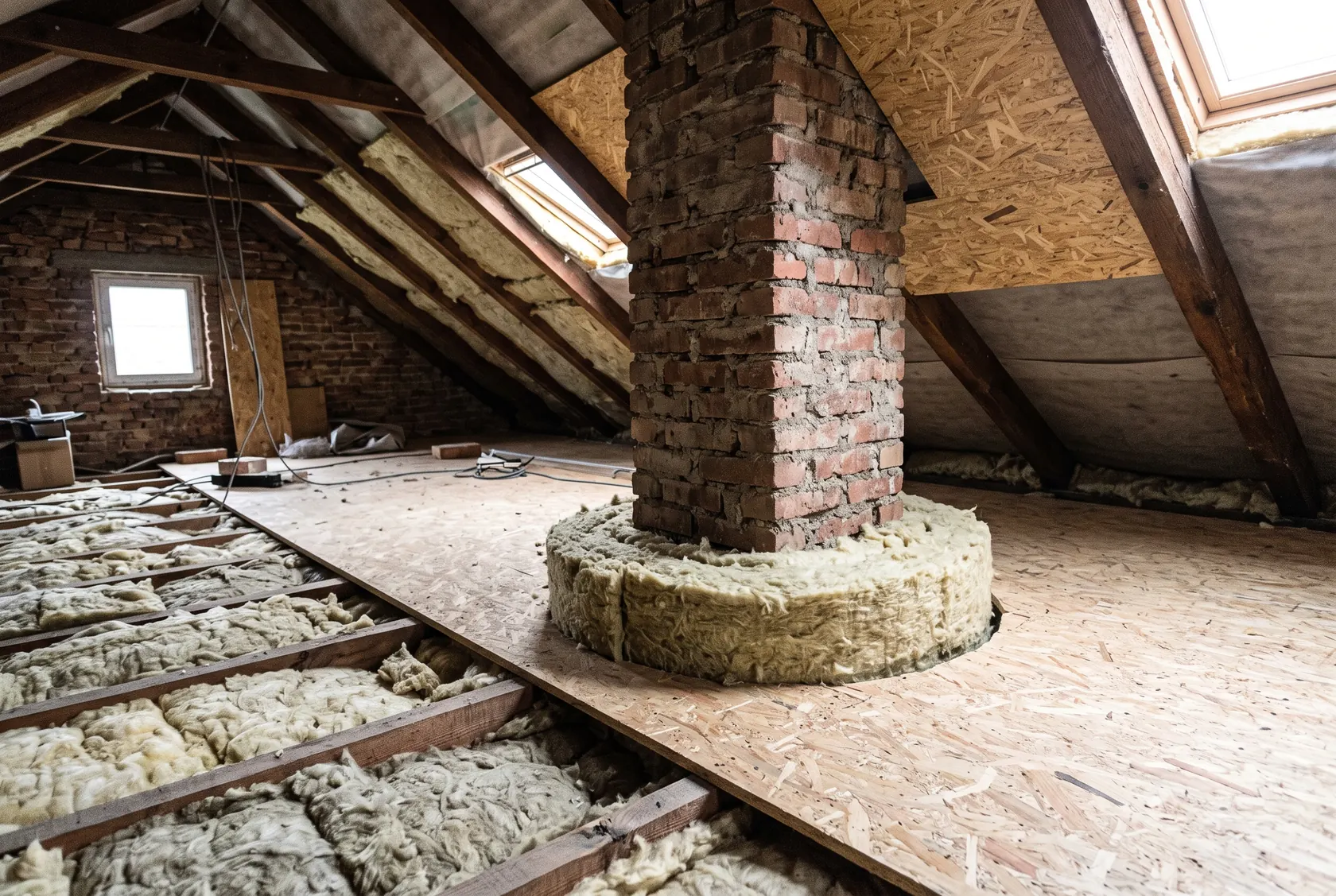

Coșul de fum este punctul cel mai delicat. P 118/1-2025 cere ca, la coșuri, izolarea față de elementele combustibile să respecte reglementările aplicabile, ca proiectarea și instalarea să urmeze SR EN 15287-1 și SR EN 15287-2 și ca, minimum, coșul să îndeplinească criteriul G 100. În desemnarea unui coș de sistem, numărul de după G este distanța față de materialele combustibile, în milimetri, declarată de producător, explică manualul tehnic al reglementărilor de construcție din Scoția. Cum se raportează coșul tău la cerința „G 100” din normativ lămurește coșarul sau proiectantul de instalații. Deci în jurul coșului nu pui polistiren și OSB lipite de zidărie: zona se izolează cu vată incombustibilă, iar podina se oprește la distanța din documentația coșului. Ghidul austriac amintește regula de acolo, 60 cm de izolație acoperită incombustibil în jurul gurii de curățare; în România, detaliul îl stabilesc proiectantul și coșarul, după fișa coșului.

Ordinea lucrărilor și cine decide

1. Planșeul. Stabilești cu un inginer structurist ce încărcare suportă.
2. Etanșarea tavanului. Închizi trecerile și trapa; decizi cu proiectantul dacă trebuie strat de control al vaporilor.
3. Sistemul. Alegi plăci rigide, rigle cu vată sau elemente compozite și calculezi grosimea cu punțile termice.
4. Zonele speciale. Rezolvi coșul, aerisirea de la streașină, cablurile, trapa și pasarela.
5. Montajul. Straturi cu rosturi decalate, apoi podina și verificarea marginilor.

Codul amenajării teritoriului, urbanismului și construcțiilor (Legea 169/2026) nu trece izolarea planșeului podului printre lucrările care se pot face fără nicio formalitate. Reabilitarea energetică unitară a anvelopei sau a acoperișului unei case cu cel mult trei niveluri, aflată în afara zonelor protejate, intră pe procedura de notificare. Lucrările pe notificare se fac pe baza unui proiect întocmit de arhitecți și ingineri, de antreprenori sau în regie proprie (art. 298 alin. (4)). În afara notificării, codul cere pentru intervențiile la clădiri existente un proiect tehnic verificat și permite în regie proprie doar întreținerea și reparațiile curente (art. 285 alin. (1)). Dacă proiectul de reabilitare termică trebuie verificat și la lucrările pe notificare (art. 277 alin. (4) față de art. 298 alin. (2)) lămurește proiectantul. Întreabă la primărie și la proiectant înainte să cumperi materialele.

Greșeli frecvente

• Plăci OSB puse direct pe vata în rulou, fără rigle, care turtesc izolația și o lasă cu o fracțiune din grosime.
• Polistiren lăsat descoperit „pentru că e tare”, apoi strivit sub picioarele unui raft sau sub tocuri.
• Rigle groase și dese pe toată înălțimea izolației, care transformă un strat de R = 5 într-unul de circa 4,3 sau mai puțin.
• Depozitarea grea pe un planșeu calculat ca necirculabil, pentru 0,75 kN/m², fără întrebarea pusă unui inginer.
• Podina împinsă până la streașină peste orificiile de aerisire, cu podul închis și condens sub plăci.
• Polistiren și OSB lipite de coșul de fum, fără distanța din documentația coșului și fără vată incombustibilă în jur.
• Trapa lăsată neizolată și fără garnitură, după ce tot restul podului a fost izolat cu grijă.
• Tavanul de lemn al unei case vechi acoperit fără verificarea vaporilor, cu toate rosturile și trecerile lăsate deschise.
