Izolarea acoperișului terasă

O terasă pierde căldură iarna, se încinge vara și, la prima infiltrație, transformă tavanul ultimului nivel în hartă de pete. Spre deosebire de un pod, aici nu ai unde așeza izolația „în plus” fără consecințe: orice strat nou ridică nivelul terasei, se sprijină pe hidroizolație sau o acoperă, schimbă scurgerea apei și se întâlnește cu aticul. De aceea izolarea unei terase este, de fapt, refacerea întregului acoperiș.

Mai jos găsești cele două alcătuiri posibile, terasa caldă și terasa inversată, grosimea calculată din Mc 001-2022, panta și receptoarele, aticul, cerințele de incendiu din P 118/1-2025, cazul blocului și diagnosticul unei terase vechi. Contextul general, de la pod la acoperișul în pantă, este în ghidul complet despre izolarea acoperișului.

Unde poate sta izolația într-o terasă

Codul urbanismului definește terasele ca suprafețe orizontale care închid clădirea la partea de sus, asigurând protecția la apă, evacuarea controlată a apei și izolarea termică. Normativul românesc pentru hidroizolații, NP 040-2002, aflat încă pe lista MDLPA a reglementărilor pentru izolații, descrie trei alcătuiri:

• Clasică (terasa caldă): termoizolația stă între placa de beton și hidroizolație. Bariera contra vaporilor și stratul de difuzie fac parte din pachetul termoizolant.
• Ranversată (terasa inversată): hidroizolația se aplică direct pe placă, iar peste ea se pozează plăci termoizolante lestate.
• Separată: izolația este pe interior, sub placă. Lasă placa de beton pe partea rece, cu punțile termice ale aticului și ale pereților neacoperite, așa că rămâne o soluție de excepție, decisă de proiectant.

Normativul mai deosebește terasele necirculabile, cu acces doar pentru întreținere, de cele circulabile, amenajate pentru mers. Pentru o terasă de casă sau de bloc, alegerea reală este între primele două variante.

Cât de groasă: ținta din Mc 001-2022

Mc 001-2022 dă valori recomandate pentru „planșee peste ultimul nivel, sub terase sau poduri”: la o locuință nouă (NZEB), R’min = 6,67 m²K/W, adică U’max = 0,15 W/m²K; la renovarea unei clădiri rezidențiale existente, R’min = 5,00 m²K/W, adică U’max = 0,20 W/m²K. Nota 4 a tabelului de renovare acceptă o valoare mai mică atunci când grosimea izolației nu mai permite înălțimile minime de evacuare a apei sau depășește capacitatea portantă a structurii, două limite foarte concrete la o terasă.

Grosimea se estimează simplu. Pentru un planșeu în contact cu exteriorul, cu fluxul de căldură în sus, Mc 001-2022 dă rezistențele superficiale Rsi = 0,125 și Rse = 0,042 m²K/W (Tabelul 2.11). Lăsând deoparte contribuția mică a plăcii și a șapei, rezistența izolației trebuie să fie R = R’ − 0,167, iar grosimea d = R × λ:

Sunt valori de câmp curent. R’ din Mc 001-2022 este o rezistență corectată cu punțile termice, iar îmbinarea pereților cu planșeul terasei, la atic, este una dintre punțile pe care metodologia le cere obligatoriu în calcul. Când izolația are grosime variabilă, pentru pante, metodologia admite calculul cu grosimea medie. Grosimea finală o stabilește proiectantul, cu λ-ul de calcul al produsului ales.

Terasa caldă: barieră de vapori, izolație, hidroizolație

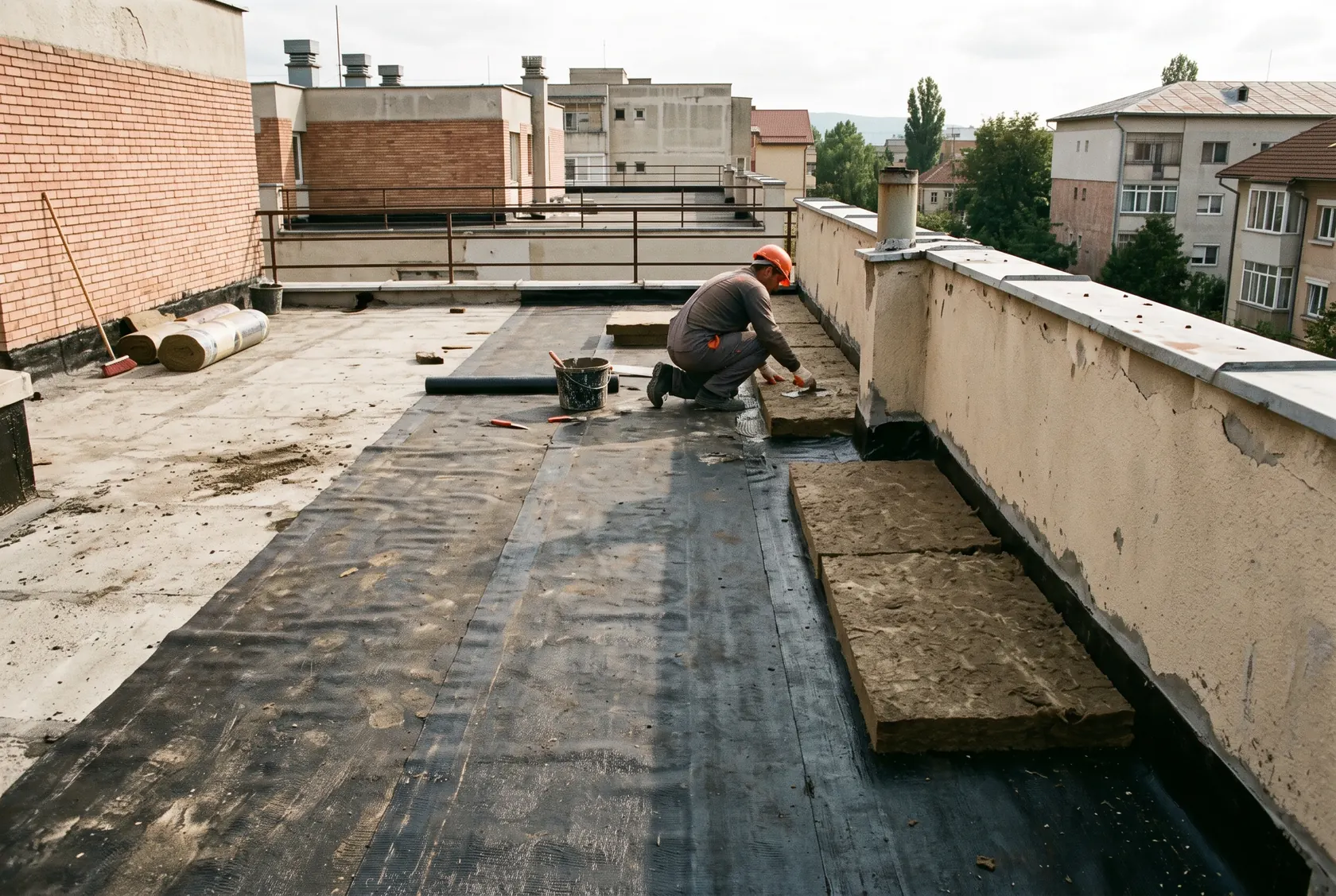

De jos în sus, o terasă caldă pe placă de beton are: betonul de pantă (sau izolație cu grosime variabilă), amorsa, bariera contra vaporilor, eventual un strat de difuzie, plăcile termoizolante, hidroizolația și protecția ei (autoprotecție minerală, pietriș sau dale).

Bariera de vapori este cheia. Sub terasă sunt băi, bucătării și dormitoare, iar vaporii care ajung în izolație rămân prinși sub o membrană practic etanșă. Ghidul unui producător de plăci PIR pentru acoperiș cald cere barieră de vapori sub plăcile sale, iar NP 040-2002 o include în alcătuirea clasică. Verificarea la difuzia vaporilor, după SR EN ISO 13788 sau C 107/6-2002, o face proiectantul. Când suportul este umed, normativul cere un strat difuzant sub hidroizolație: o foaie lipită doar în puncte sau benzi, prin care vaporii migrează spre aeratoare (deflectoare).

Plăcile trebuie să suporte membrana, omul care o sudează și întreținerea. Valorile din fișele consultate:

Clasa la foc contează mai mult decât pare, cum vezi mai jos. Pe o terasă circulabilă, raționamentul despre rezistența la compresiune și stratul de călcare este același ca la podul circulabil, cu diferența că aici straturile stau sub apă și soare.

Terasa inversată: XPS peste hidroizolație

La terasa inversată, membrana stă direct pe placă și devine ea însăși barieră de vapori, iar izolația o acoperă și o protejează de soare și de variațiile mari de temperatură. Izolația lucrează însă în apă: NP 040-2002 numește sticla spongioasă și polistirenul extrudat (XPS). Fișa unei game XPS dă absorbție de apă de 0,7% în volum la imersie îndelungată, 3% la difuzie, 1% după cicluri de îngheț-dezgheț și rezistențe la compresiune între 300 și 700 kPa la tipurile CS.

NP 121-2006 descrie alcătuirea: un geotextil drenant pe hidroizolație, plăcile termoizolante, un strat de separare impermeabil la apa lichidă dar permeabil la vapori și lestul, din pietriș sau dale pe ploturi. Limitele de aplicare diferă: NP 040-2002 admite terasa ranversată în zonele climatice I și II, la pante peste 3%, iar NP 121-2006, pentru reabilitare, la pante între 2% și 5% inclusiv.

Două corecții fac izolația inversată mai groasă decât pare. Conductivitatea de calcul este mai mare decât cea declarată, cum arată valorile din agrementul german ale aceleiași game XPS. Apoi, apa de ploaie care curge pe membrană, sub plăci, răcește placa. SR EN ISO 6946 adaugă o corecție ΔUr = p·f·x·(R1/Rtot)², unde p este precipitația medie din sezonul rece, f fracțiunea care ajunge la membrană (1 la plăci cu muchii drepte, 0,75 la plăci cu fălțuire, conform buletinului BBA) și R1 rezistența izolației de deasupra membranei. Un strat de reducere a apei, peste plăci, scade f.

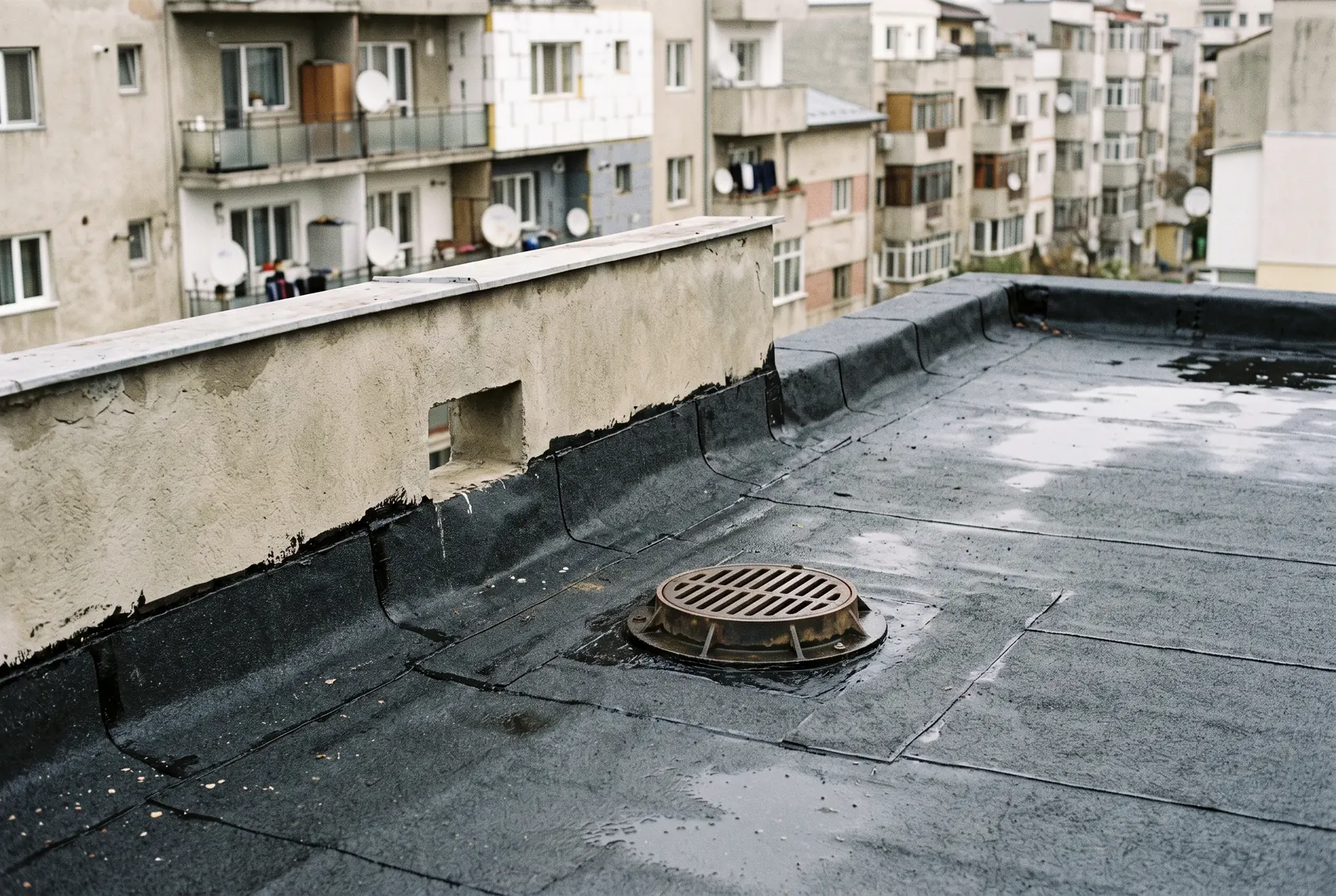

Panta, receptoarele și preaplinul

NP 040-2002 numește „terase plate” pantele de 0–1,5% și „terase” pantele de 1,5–5%. Hidroizolația multistrat din membrane bituminoase este admisă chiar la pantă 0, cea monostrat doar peste 1,5%, iar în climat montan panta 0 nu este admisă. Sub 2%, normativul acceptă stagnări de apă pe suprafețe limitate. Ghidul producătorului PIR cere o pantă finită de cel puțin 1:80 (1,25%) și recomandă proiectarea unei pante duble, pentru abaterile de execuție, săgețile plăcii și tasări. La 2%, un receptor aflat la 6 m de atic înseamnă o diferență de nivel de 6 × 0,02 = 12 cm.

Buletinul BBA atrage atenția că placa se deformează între reazeme, deci punctul cel mai jos poate fi la mijlocul deschiderii, nu lângă pereți. La terasa inversată, receptoarele trebuie să colecteze apa la două niveluri: deasupra izolației și pe membrană. Iar o terasă cu atic este un vas: dacă receptorul se înfundă, apa crește până găsește o îmbinare. Ghidurile bazate pe normele germane de drenare cer pentru fiecare suprafață de acoperiș o scurgere de urgență, preaplin prin atic sau receptor de urgență, cu deversare liberă, nu pe altă terasă. Numărul și diametrul receptoarelor le calculează proiectantul de instalații.

La renovare, NP 121-2006 cere ca la fiecare receptor reparat să se refacă hidroizolația și termoizolația pe cel puțin 1 m² în jur.

Aticul și punțile termice

Aticul este o placă de beton sau un zid care iese prin anvelopă în aer liber. Neizolat, scurtcircuitează izolația terasei și a fațadei exact la colțul ultimului nivel, iar colțul rece de sub el devine loc de condens și mucegai când umiditatea din cameră e mare. Soluția este continuitatea: termosistemul fațadei urcă pe fața exterioară a aticului și peste coronament, iar pe fața dinspre terasă izolația urcă odată cu hidroizolația verticală. Etapele termosistemului sunt descrise în articolul despre izolația termică la exteriorul casei.

Hidroizolația verticală se întoarce pe capul aticului sau se fixează mecanic sus. NP 040-2002 cere cel puțin 30 cm înălțime în zonele submontane, montane și depresionar-montane, iar NP 121-2006 include înălțimea de 30 cm în verificările unei terase existente. Calculează din timp: 20 cm de izolație nouă și o șapă ridică terasa, deci aticul, pragul ușii de ieșire pe terasă și racordurile coșurilor pot deveni prea joase. Exact acest caz îl are în vedere nota 4 din Mc 001-2022.

Incendiul: ce cere P 118/1-2025

Normativul de securitate la incendiu se aplică și la intervențiile asupra clădirilor existente. Art. 2.3.6.2.1 stabilește clasa de reacție la foc a termoizolației teraselor: A1 sau A2-s1,d0 la clădirile înalte (pardoseala ultimului nivel peste 28 m; blocurile cu cel mult 12 niveluri nu intră aici), minimum B-s3,d0 la celelalte clădiri mai înalte de 20 m, măsurat la atic, și minimum C-s3,d0 sub 20 m, deci și la o casă.

EPS-ul, XPS-ul și plăcile PIR din documentele consultate au clasa E, sub C-s3,d0. Alin. (4) admite totuși izolații combustibile fără performanță la foc în două situații: izolația este între placa de beton și un strat de egalizare sau beton de pantă de minimum 3 cm, ori între stratul de egalizare și o șapă slab armată de 5 cm. În ambele cazuri, la toate traversările de instalații și pe tot conturul terasei se pune vată minerală A1 sau A2-s1,d0, pe o lățime de minimum 50 cm. Vata bazaltică (A1) trece fără excepție.

Pentru o terasă caldă cu plăci de polistiren direct sub membrană sau pentru o terasă inversată cu XPS sub pietriș, întrebarea pentru proiectant este clară: cum se încadrează alcătuirea în art. 2.3.6.2.1. Panourile fotovoltaice puse ulterior pe terasă schimbă cerințele pentru stratul final al învelitorii, iar acoperișurile verzi au reguli proprii, cu fâșii incombustibile de minimum 50 cm la margini și străpungeri. Codul urbanismului cere ca proiectul de reabilitare termică să fie verificat obligatoriu și la securitatea la incendiu (art. 277), iar pentru lucrările pe notificare spune că se fac fără verificare tehnică (art. 298); cum se aplică la casa ta lămurește proiectantul.

Și în timpul lucrului există risc: membranele bituminoase se sudează cu flacără, uneori pe plăci combustibile. NP 040-2002 cere ca măsurile de prevenire a incendiilor să fie scrise în documentația de execuție, iar responsabilul de lucrare le aplică pe șantier.

Terasa blocului: decide asociația

Legea 196/2018 enumeră acoperișul și terasele printre părțile comune ale blocului (art. 35). Lucrările de reparații, reabilitare termică și eficiență energetică se hotărăsc în adunarea generală (art. 53), iar modificările constructive ale terasei cer acordul a două treimi din proprietarii membri, al celor direct afectați și autorizație de construire (art. 39). Banii vin din fondul de reparații (art. 71). Locatarul de la ultimul etaj nu poate izola singur „deasupra lui”.

Partea juridică mai are două prevederi din Legea 169/2026. Reparațiile la terase care nu schimbă forma și aspectul se fac fără nicio formalitate (art. 299). Reabilitarea energetică a acoperișului fără schimbarea sistemului terasă/șarpantă se face pe bază de notificare (art. 294), dar numai la clădiri de locuit individuale cu cel mult 3 niveluri, în afara zonelor protejate, deci nu la bloc. Pentru blocuri, logica fațadei se aplică și aici, cum arată articolul despre izolarea unui apartament de bloc din exterior: proiect pentru toată clădirea, făcut de proiectanți, verificat, executat cu diriginte de șantier. Pe structurile vechi, NP 121-2006 prevede și eventuala expertiză tehnică a structurii, mai ales când lestul sau șapele noi adaugă greutate.

Înainte de renovare: e udă izolația veche?

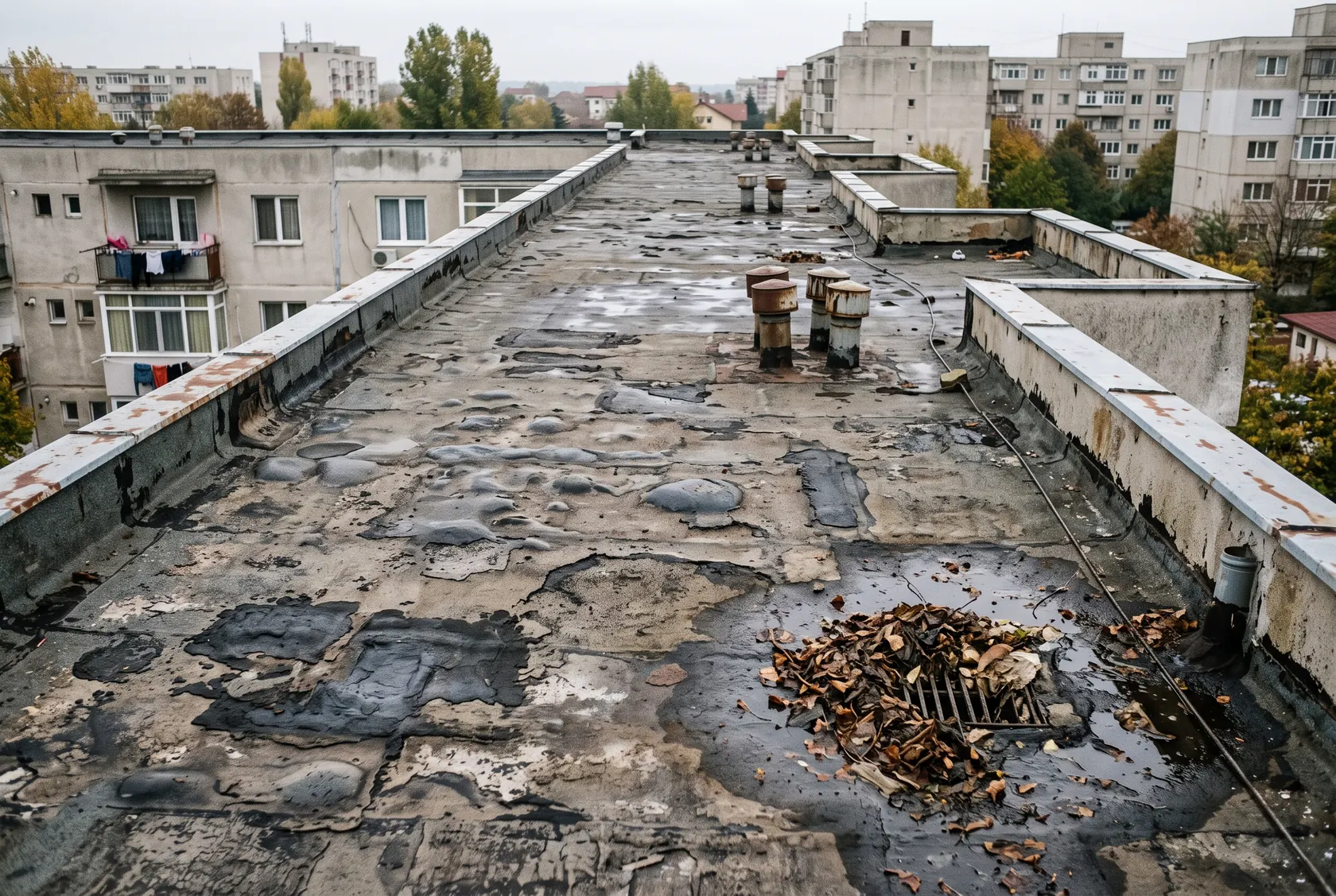

Terasele vechi au sub hidroizolație ce se folosea atunci: plăci de BCA pe nisip, zgură sau cenușă sub o șapă, vată minerală sau polistiren lipite cu bitum, cu una sau mai multe hidroizolații puse peste cea inițială la fiecare reparație. NP 121-2006 cere diagnostic înainte de proiect:

1. Observare și ciocănire. Zonele care sună a gol sau cedează sub pas indică perne de apă sau aer și izolație tasată.
2. Sondaje. Probe de circa 25 × 25 cm, tăiate până la placa de beton, în câmp și la dolii, arată câte straturi există, ce izolație e dedesubt și dacă bariera de vapori mai funcționează.
3. Măsurarea izolației. Umiditatea, grosimea și starea ei decid soluția: înlocuire, păstrare sau păstrare cu suplimentare.

Pe suprafețe mari se poate folosi și termografia în infraroșu făcută noaptea: standardul american ASTM C1153 o descrie pentru localizarea izolației ude și cere confirmarea rezultatelor prin sondaje.

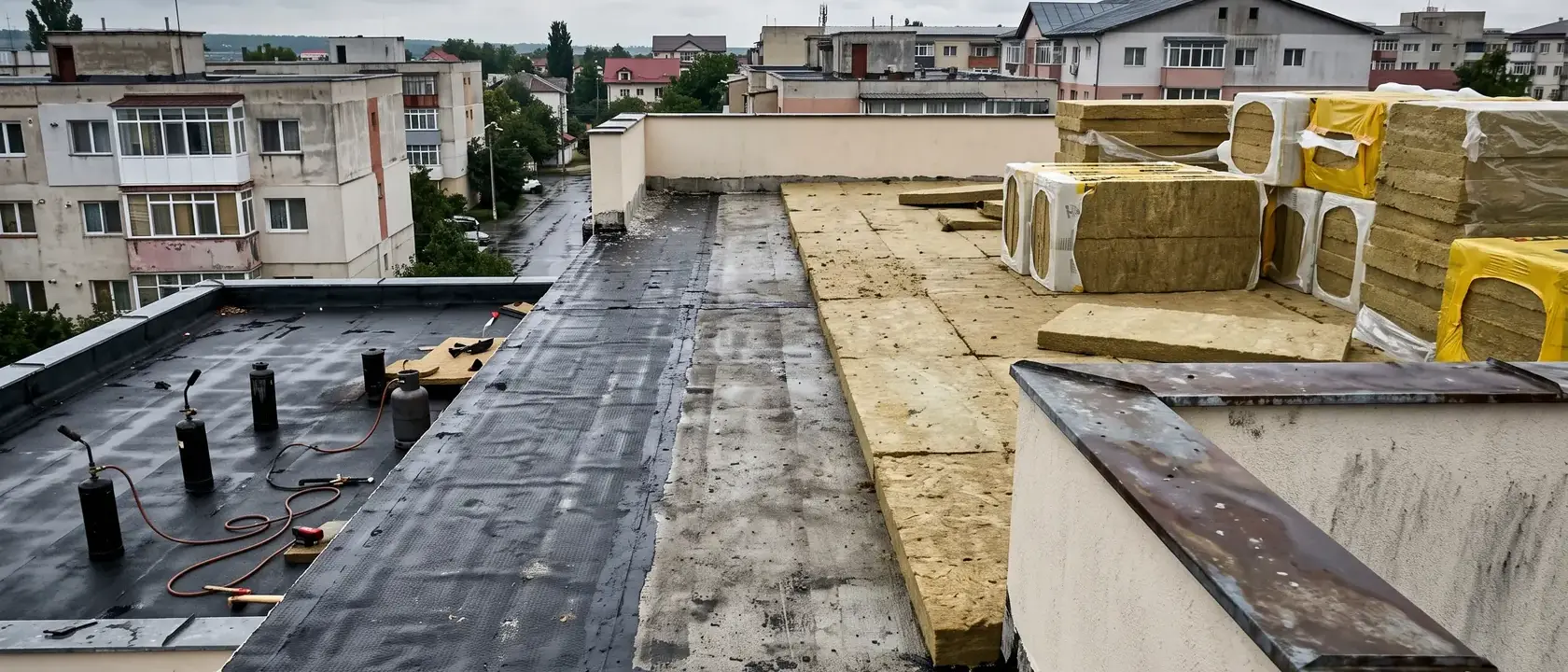

Rezultatul diagnosticului alege drumul. Dacă izolația veche e uscată și coerentă, poți păstra totul: membrana veche, reparată, devine barieră de vapori pentru izolația nouă de deasupra, sub o hidroizolație nouă, sau devine membrana unei terase inversate. Dacă hidroizolația a fost lipită direct pe polistiren sau vată și nu se poate dezlipi fără a le distruge, ori izolația e udă și dezagregată, normativul cere desfacerea până la placă. Regenerarea cu mase bituminoase este numai o măsură provizorie, de aproximativ doi ani sau cât indică producătorul. La terasele noi, NP 040-2002 prevede la recepție, unde structura permite, proba cu apă timp de 72 de ore; normativul nu se aplică însă la reabilitări, unde verificările de la recepție le stabilește proiectul, pe baza NP 121-2006.

Greșeli frecvente

• Izolație nouă peste o terasă udă, fără sondaje: apa rămâne închisă între două membrane, iar plăcile ude izolează mult mai slab decât arată fișa.
• Fără barieră de vapori la terasa caldă, cu argumentul că „betonul oprește vaporii”: aerul umed din casă trece prin fisuri și străpungeri și condensează sub membrană.
• Panta ignorată: izolație de grosime constantă pe o placă cu contrapante, deci bălți permanente lângă receptoare și apă care stă pe plăcile terasei inversate.
• Terasă fără preaplin: un singur receptor înfundat cu frunze poate umple terasa până la cota primei îmbinări.
• Aticul lăsat neizolat sau cu hidroizolația verticală prea scurtă și neprinsă sus: rămân puntea termică la colțul ultimului nivel și calea apei pe după membrană.
• Polistiren direct sub membrană, fără verificare la incendiu: P 118/1-2025 cere minimum C-s3,d0 sau una dintre alcătuirile de excepție, cu fâșii de vată minerală pe contur.
• Pragul ușii uitat: după 20 cm de izolație și șapă, ușa de ieșire pe terasă rămâne sub nivelul apei care stagnează.
• Izolarea „doar deasupra apartamentului meu” la bloc: terasa este parte comună, iar lucrarea cere hotărârea asociației și proiect pentru întreaga terasă.
